石墨烯膜制備難題被破！低成本銅箔搞定還能高效捕獲碳

在氣體分離和碳捕獲方面，基于原子級薄的多孔單層石墨烯（PG）膜展現出了巨大潛力。但研究了十年，PG膜的可擴展合成還是個大難題。用多孔石墨烯膜做氣體分離的方法又復雜，還限制膜的尺寸，重復性也不好。那到底怎么才能搞定PG膜的可擴展合成呢？今天就來一探究竟。

一、PG膜的應用潛力與挑戰

納米多孔原子級薄膜，尤其是多孔單層石墨烯（PG）膜，在分子和離子分離方面潛力巨大，特別是在碳捕獲中，能高效分離二氧化碳和氮?dú)?，對降低碳捕獲能耗和成本意義重大，比傳統方法更具優勢。

目前制備 PG 膜困難重重。一是成本高，商業化學氣相沉積（CVD）石墨烯太貴，用低成本銅箔又怕影響質量；二是大面積制備二氧化碳選擇性孔很難，現有方法復雜且難以擴大規模；三是制備大面積膜時容易產生裂縫，嚴重影響氣體分離效果。

二、高質量石墨烯的制備

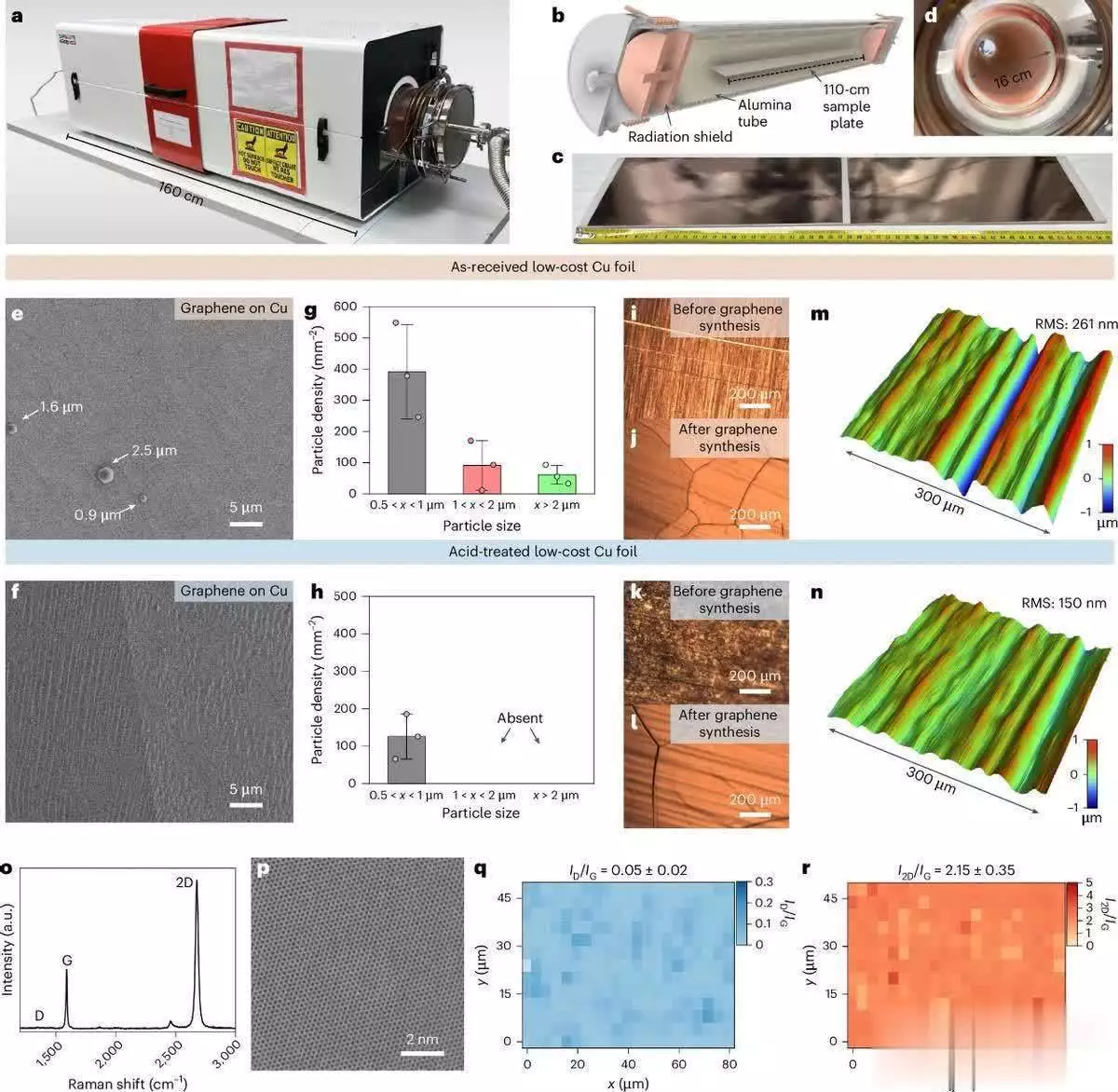

為了用低成本銅箔合成高質量大面積石墨烯，研究團隊開發了一套CVD系統，有160厘米長的爐子，110厘米的均勻加熱區，還有氣體輸送和壓力管理子系統，能精確控制溫度、氣體成分和壓力。低成本銅箔表面有雜質顆粒和凹槽，會影響石墨烯質量。

研究人員在石英管里加了高純度氧化鋁管，擋住銅蒸汽和石英管反應產生的雜質，還把銅箔放在稀硝酸溶液里泡10分鐘，酸濃度4wt%，這樣能有效去除雜質，減少顆粒密度，還能讓銅箔表面更光滑。

處理后的銅箔制備出的石墨烯，用拉曼光譜表征，D峰幾乎看不到，2D/G峰強度比約2.6，高分辨率透射電鏡也證實是單層石墨烯，而且在55厘米長的合成區域都很均勻。

廣告平面設計師必備：國內十大平面設計網站大公開

三、CO2選擇性孔隙的規模化引入

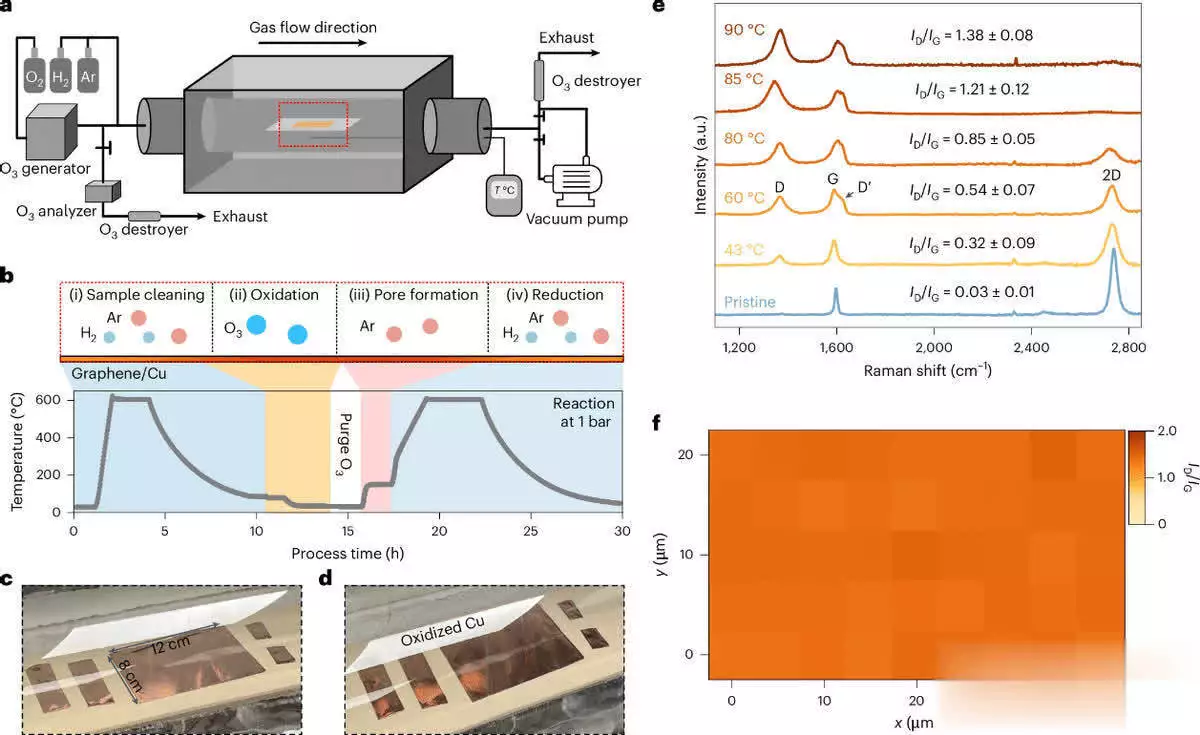

在O3氣流中氧化石墨烯能形成CO2選擇性孔隙，但之前的方法難以規?；?。研究團隊搭建了一個12厘米直徑的管式反應器，能裝下11厘米寬、55厘米長的石墨烯片。

反應前先在H2/Ar混合氣體中600°C加熱，去除石墨烯表面污染物，這步很關鍵，如果不做，會影響氧化效果和實驗重復性。然后降溫通入O3進行氧化，形成O簇，再升溫到150°C讓O簇氣化形成孔隙，最后600°C還原被氧化的銅箔。

通過拉曼光譜監測，發現隨著氧化溫度從40°C升到90°C，ID/IG比值增大，2D峰強度降低，還出現了D′峰，證實形成了碳空位，也就是孔隙。而且，整個氧化過程很均勻，能在500cm2的大面積石墨烯上形成均勻孔隙。

四、大面積石墨烯的無裂縫轉移

之前用機械增強支撐膜（MRF）轉移石墨烯，成功率低，因?yàn)檗D(zhuǎn)移過程容易產生裂縫。

研究團隊開發了新的轉移策略，先在PG上涂一層約1μm厚的MRF（PTMSP），然后依次放上多孔聚醚砜（PES）支撐膜和不銹鋼（SS）網，組裝成膜模塊，直接在模塊里蝕刻銅箔，避免了漂浮石墨烯的步驟。

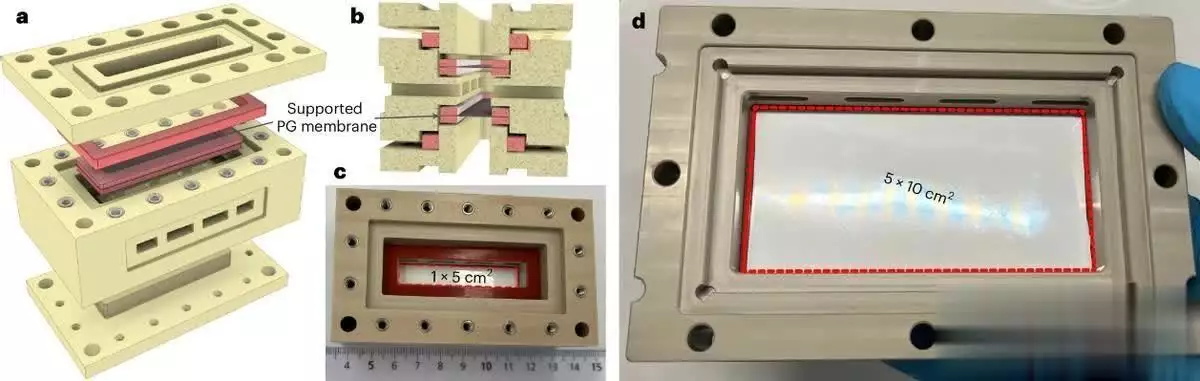

這樣轉移的石墨烯膜沒有明顯裂縫，從8×12cm2的石墨烯片上切下24個2×2cm2的小片子做膜，成功率100%。為了實現實際的錯流配置，還設計了更大的分米級膜模塊，能裝下5×10cm2的膜元件，轉移過程也很成功，通過氣體滲透測試，證明膜的完整性很好。

五、氧化反應中的關鍵因素

研究人員研究了石墨烯氧化過程中反應條件（溫度、時間）和傳質（臭氧速度）的影響。

用氣體傳輸阻力模型分析發現，隨著反應溫度升高、時間延長，CO2滲透率增加，CO2/N2選擇性也提高，這是因?yàn)楦邷啬苄纬筛郞簇。

之前研究多關注反應動力學，其實O3氧化反應中的傳質限制也很重要，因?yàn)闀纬蒓2邊界層，影響O3濃度。

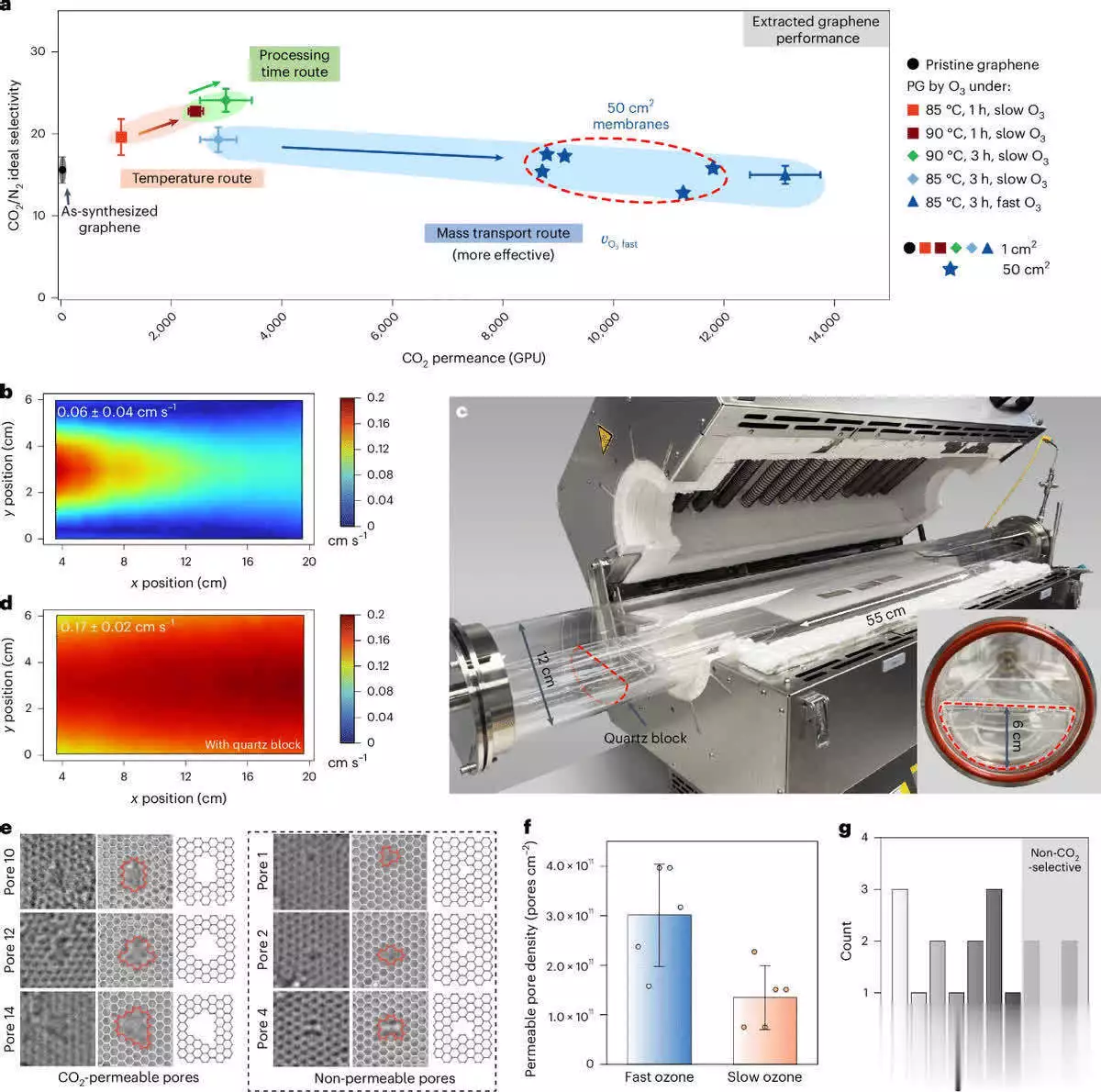

通過COMSOL模擬發現，原來的反應器氣體流速不均勻，在里面加個石英半圓柱塊后，氣體流速增加且更均勻，石墨烯孔隙率明顯提高，CO2滲透率大幅提升，1cm2的膜CO2滲透率可達13105GPU，50cm2的膜在錯流模塊中CO2滲透率高達11799GPU，CO2/N2選擇性也很可觀，性能遠超傳統和商業膜。

廣告全新游戲排行：2025網頁游戲在線風云榜等你體驗！

六、研究總結與展望

過去十年，原子級薄石墨烯膜發展受限，就是因?yàn)槿狈蓴U(kuò)展、可重復的制備方法。這項研究成功實現了石墨烯膜的規?；铣?，成本可能降低，在碳捕獲應用中性能優異。解決了三個關鍵問題：用低成本銅箔制備高質量石墨烯膜、規?；苽渚鶆蚩紫丁㈤_發無裂縫轉移技術，成功率接近100%。這些方法為石墨烯膜的卷對卷生產奠定了基礎，也可能被二維多孔材料領域借鑒，未來發展?jié)摿薮蟆?/span>

七、一起來做做題吧

1、關于多孔單層石墨烯膜（PG）的應用，下列說法正確的是？

A. 主要用于電子器件制造

B. 在氣體分離和碳捕獲方面有突出表現

C. 常用于制備聚合物材料

D. 僅能分離尺寸差異大的分子

2、目前限制多孔單層石墨烯膜商業化應用于碳捕獲的因素不包括以下哪一項？

A. 膜元件成本高

B. 難以在大面積石墨烯上引入二氧化碳選擇性孔

C. 制備過程復雜，產量低

D. 石墨烯膜的化學穩定性差

3、在利用低成本銅箔制備高質量石墨烯的過程中，采取的關鍵措施不包括？

A. 在 CVD 反應器中使用氧化鋁管

B. 用稀硝酸對銅箔進行預處理

C. 提高銅箔的反應溫度至 1200°C

D. 優化酸處理的時間和濃度

4、關于石墨烯氧化形成二氧化碳選擇性孔的過程，下列說法錯誤的是？

A. 氧化過程中形成的 O 簇在氣化后會產生孔

B. 提高反應溫度、時間或O3速度都能增加氧化程度

C. 氧化過程不會對銅箔產生影響

D. 孔的形成可以通過拉曼光譜中ID/IG的變化來表征

5、研究團隊開發的石墨烯轉移策略中，膜模塊的堆疊順序正確的是？

A. Cu - PG - MRF - PES - SS mesh

B. PG - Cu - MRF - PES - SS mesh

C. Cu - PG - PES - MRF - SS mesh

D. PG - Cu - PES - MRF - SS mesh

參考文獻：

Hao, J., et al. Scalable synthesis of CO2-selective porous single-layer graphene membranes. Nat Chem Eng (2025).
